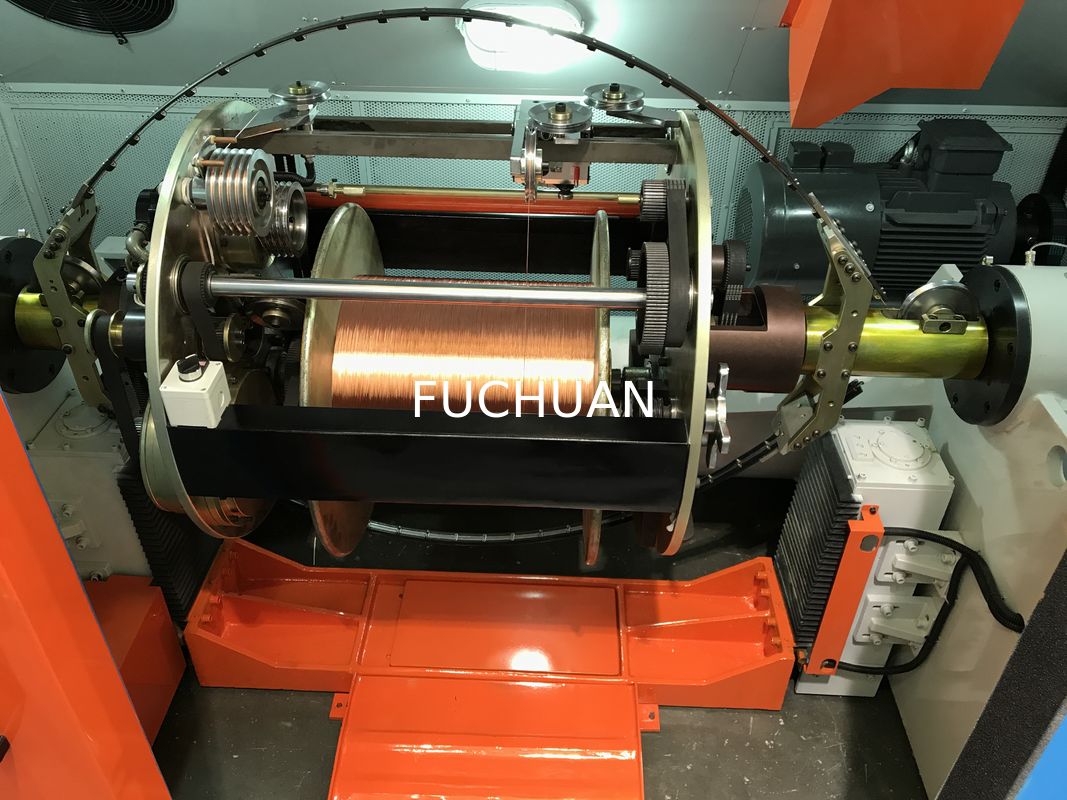

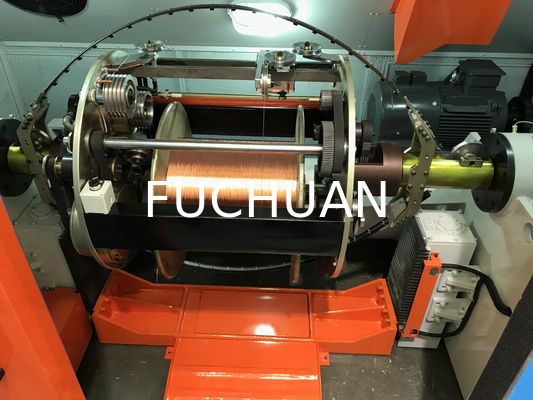

دستگاه جمع کننده سیم مسی سازگار با محیط زیست جدیدترین ساختار Stranding Twister

مزایا دستگاه رشته کشی سیم:

1. روان کننده اسپندل: روان کننده کره (عيب های روان کننده روغن: دمای روغن در هنگام کار با سرعت بالا افزایش می یابد و مه روغن به صورت دانه های روی دیوار متمرکز می شود ،که به ريل سقوط مي کند و هدايت کننده را آلوده مي کند، باعث ایجاد پف می شود وقتی که لوله ای عایق بندی می شود)

2حفاظت از امنیت: اگر تماس درب در محل نباشد، تماس آسانسور در محل نیست.سیم داخلی و خارجی شکسته خطای نمایش در صفحه لمسی در آلارم خودکار یا نمی تواند کار را شروع کند

3. تغییر طول قرار دادن: آسان برای کار، فقط تغییر چرخ پیشرو با توجه به ورق طول قرار دادن

4دستگاه فشار: مجهز به دو دستگاه فشار برای اطمینان از گردی هدایت کننده پس از پیچاندن، برای محافظت از ویژگی های محصول از خط عایق باریک دیواره،به طور موثر از دست رفتن مواد عایق را کاهش می دهد.

5. روش شمارش متر: آخرین طراحی داخلی، با مترهای اسپندل؛ همان ماشین با مشخصات هدایت کننده پیچیده شده، خطای متر در یک ده هزارم

ورق قطعات یدکی ماشین لوله کشی سیم

عملکرد مکانیکی دستگاه رشته کشی سیم

1ساختار بدن:

1) ماده: فولاد کم کربن به هم جوش داده شده است.

2) ساختار: بدن با سوزاندن و پیری، برای از بین بردن فشار داخلی، و سپس سوراخ کردن توسط یک ماشین سوراخ دقیق به شکل قالب.

2. قسمت ورودی:

1) بسته بندی موقعیت ورودی: رو به درب جلو، در سمت راست ماشین (می تواند سفارشی سازی بر اساس الزامات مشتری برای تغییر به سمت چپ).

2) حالت ورود دسته بندی شده: از دستگاه بازپرداخت از طریق منطقه حسگر قطع، ابتدا به کل صفحه زیر خط (فوق سوراخ توسط 1 + 6 + 12 +... توزیع) ، از طریق قالب فشار اول،بعدش دومين قالب فشار، پس از ورود به اسپندل سمت راست در داخل چرخ راهنمای سیم از قوس آلومینیوم با حلقه پورسلین و سپس به اسپندل سمت چپ در داخل چرخ راهنمای سیمو سپس از طریق چرخ راهنمای گوشه مرکزی به چرخ پیشرو, آخر به چرخ راهنمای تراز کننده به کابل قرار دادن (بنظر نمودار الگوی ورودی سیم گروه)

3. اسپندل:

1) ماده: 40Cr فولاد تقلب پس از درمان خنک و سخت.

2) دقت: قطر بیرونی چهره هسته میله و چهره انتهای بیئر برای اطمینان از تمرکز و عمودی با محور خرد می شوند.

3) تعادل پویا: استاندارد G2.5 (0.03 گرم تفاوت وزن)

4صفحه آلومینیومی:

1) ماده: ZL104

2) دقت: تمام چهره های انتها نسبت به سوراخ های مکان بندی ((کمتر از 0.03 گرم) قرار دارند

3) تعادل پویا: دقت G2.5 (0.03 گرم تفاوت وزن)

5محفظه اسپندل:

1) ماده: آهن کششی QT42-10.

2) پردازش: ماشین آلات CNC

3) دقت: یک قالب گیری پایان سوراخ پردازش، برای اطمینان از تمرکز.

6. سیستم روان کننده ی محموله ی اسپیندل:

1) روش روان کردن: روان کردن کره

2) مدل کره: LGMT2

3) روش مهر و موم: حلقه نگهدارنده روغن مکانیکی، ماشین را در داخل تمیز نگه دارید

7.به بالا: کنترل تنش کششی: از طریق تنش رشته کنترل کلاچ مغناطیسی، توسط کنترل کننده برنامه PLC به طور خودکار تنش تنظیم، نگه داشتن تنش ثابت

8- قرار دادن کابل: دستگاه خاص قرار دادن کابل دو طرفه، φ15mm نوع استیل سبک، طول و فاصله می تواند به دقت تنظیم شود

12اندازه اسپول:

(می تواند سفارشی شود)
