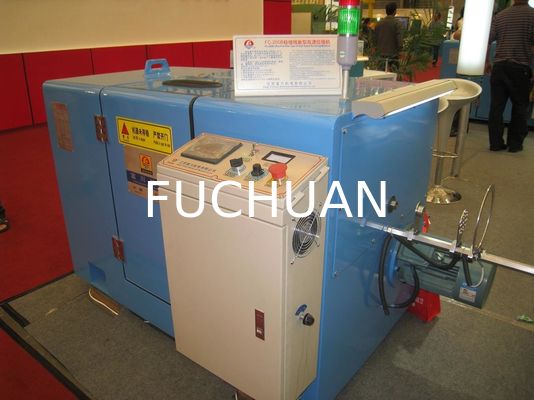

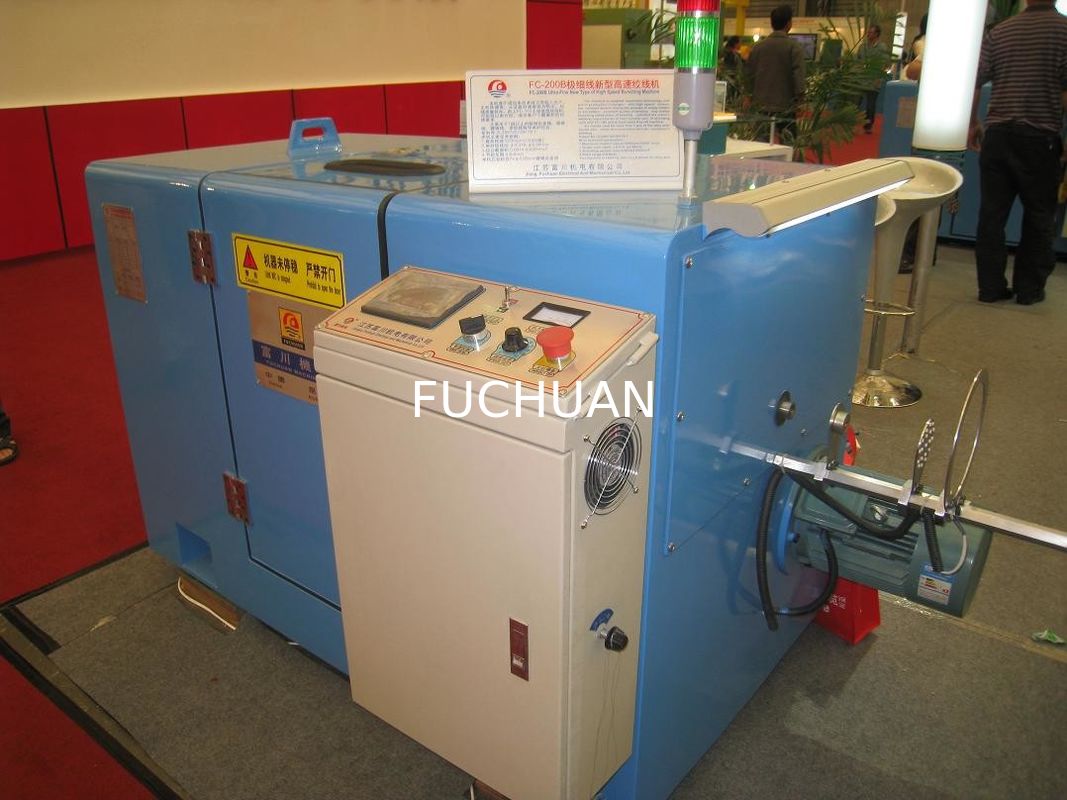

تجهیزات صفحه نمایش لمسی با دقت بالا دستگاه سیم مسی کابل

دستگاه کابل بافی با دقت بالا / خط اکستروژن کابل با صفحه لمسی

مزایای دستگاه کابل بافی:

1. سرعت بالا، پایداری خوب

2. کنترل کشش خودکار: هنگام تابیدن، قرقره جمع کننده از خالی به پر، کشش باید افزایش یابد (با صفحه لمسی داده ها را آزادانه تنظیم کنید) دستگاه می تواند کشش را به طور خودکار و روان تنظیم کند، تغییرات یکنواخت کشش را حفظ کند، می تواند تنظیم کشش را در حین کار انجام دهد.

3. سیستم عبور از خط: آخرین ساختار، سیم از اسپیندل مستقیماً از طریق چرخ راهنما به تسمه کمانی، کمانی (با) طراحی شیار نیم دایره ای منحصر به فرد، با کمانی با حلقه چینی نیم دایره ای برای جلوگیری از عملیات با سرعت بالا به دلیل مقاومت باد ناشی از خراش تابیدن، پدیده پرش سهم

4. روانکاری اسپیندل: روانکاری با گریس (عیوب روانکاری با روغن: دمای روغن در حین عملیات با سرعت بالا افزایش می یابد و غبار روغن در دیوار متراکم شده و به قرقره می ریزد و هادی را آلوده می کند، باعث ایجاد تاول در هنگام عایق بندی می شود)

5. حفاظت امنیتی: اگر درب تماس در جای خود نباشد، تماس بالابر در جای خود نباشد، خطای سیم داخلی و خارجی شکسته در صفحه لمسی نمایش داده می شود، آلارم خودکار یا نمی تواند شروع به کار کند

6. روش شمارش متر: آخرین طراحی داخلی، با متر اسپیندل؛ همان دستگاه پیچیده با مشخصات هادی، خطای متر در یک ده هزارم

پارامترهای عملکرد اصلی

1. کاربرد: بیش از 7 رشته سیم آلیاژی، سیم قلع اندود، سیم لعابی و غیره. 1 + 6 می تواند جایگزین پیچاندن با تابیدن شود

2. محدوده قطر تک رشته: 0.025 ~ 0.08 میلی متر

3. محدوده قطر سیم پیچیده: 0.075 ~ 0.24 میلی متر

4. مساحت مقطع تابیده شده: 0.0034 ~ 0.035 میلی متر مربع

5. مشخصات قرقره: 200 میلی متر × 31 میلی متر × 135 میلی متر (یا سفارشی با نقشه های مشتری)

6. حداکثر سرعت: 3000 دور در دقیقه (سرعت طراحی)؛

7. چیدمان کابل: یاتاقان میله سبک 15 میلی متری، طول و فاصله چیدمان را می توان به دقت تنظیم کرد

8. طول چیدمان تابیده شده: 0.8 ~ 4.0 میلی متر کلاس 14

9. موتور اصلی: موتور AC 2.2 کیلووات

10. جهت: دستگاه دست چپ، یعنی رو به درب جلو، قرقره در سمت راست (می تواند بر اساس الزامات مشتری سفارشی شود)

11. آب بندی بدنه و درب: آب بندی پلاستیکی

12. آب بندی یاتاقان اسپیندل: حلقه نگهدارنده روغن مکانیکی

عملکرد مکانیکی

1. ساختار بدنه:

1) جنس: فولاد کم کربن جوش داده شده.

2) ساختار: بدنه توسط عملیات حرارتی و پیرسازی، برای حذف تنش داخلی، و سپس توسط دستگاه بورینگ دقیق برای تشکیل یک قالب، بورینگ می شود.

2. قسمت ورودی بافی:

1) موقعیت ورودی بافی: رو به درب جلو، در سمت راست دستگاه (می تواند بر اساس الزامات مشتری برای تغییر به سمت چپ سفارشی شود).

2) حالت ورودی بافی: از دستگاه قرقره از طریق منطقه سنجش قطع، ابتدا به صفحه تقسیم کننده کل (سوراخ تقسیم کننده توسط 1 + 6 + 12 + ... توزیع)، از طریق قالب فشار اول، سپس قالب فشار دوم، پس از ورود به اسپیندل سمت راست در داخل چرخ راهنمای سیم. از قوس آلومینیومی با حلقه چینی و سپس به اسپیندل سمت چپ در داخل چرخ راهنمای سیم، و سپس از طریق چرخ راهنمای گوشه مرکزی به چرخ هدایت کننده، در نهایت به چرخ راهنمای تراز کننده برای چیدمان کابل (به نمودار الگوی ورودی بافی سیم مراجعه کنید)

3. سیستم روانکاری یاتاقان اسپیندل:

1) روش روانکاری: روانکاری با گریس

2) مدل گریس: LGMT2

3) روش آب بندی: حلقه نگهدارنده روغن مکانیکی، دستگاه را از داخل تمیز نگه می دارد

4. جمع کننده: کنترل کشش کششی: از طریق کلاچ مغناطیسی کنترل کشش نخ، توسط کنترل کننده برنامه PLC به طور خودکار کشش را تنظیم می کند، کشش ثابت را حفظ می کند

5. چیدمان کابل: دستگاه چیدمان کابل دو جهته مخصوص، یاتاقان میله سبک 15 میلی متری، طول و فاصله چیدمان را می توان به دقت تنظیم کرد

6. اندازه قرقره:

(قابل سفارشی سازی)

7. توان دینامیکی: 1 کیلووات

8. توان نصب شده: 2.2 کیلووات

مشخصات جزئی:
