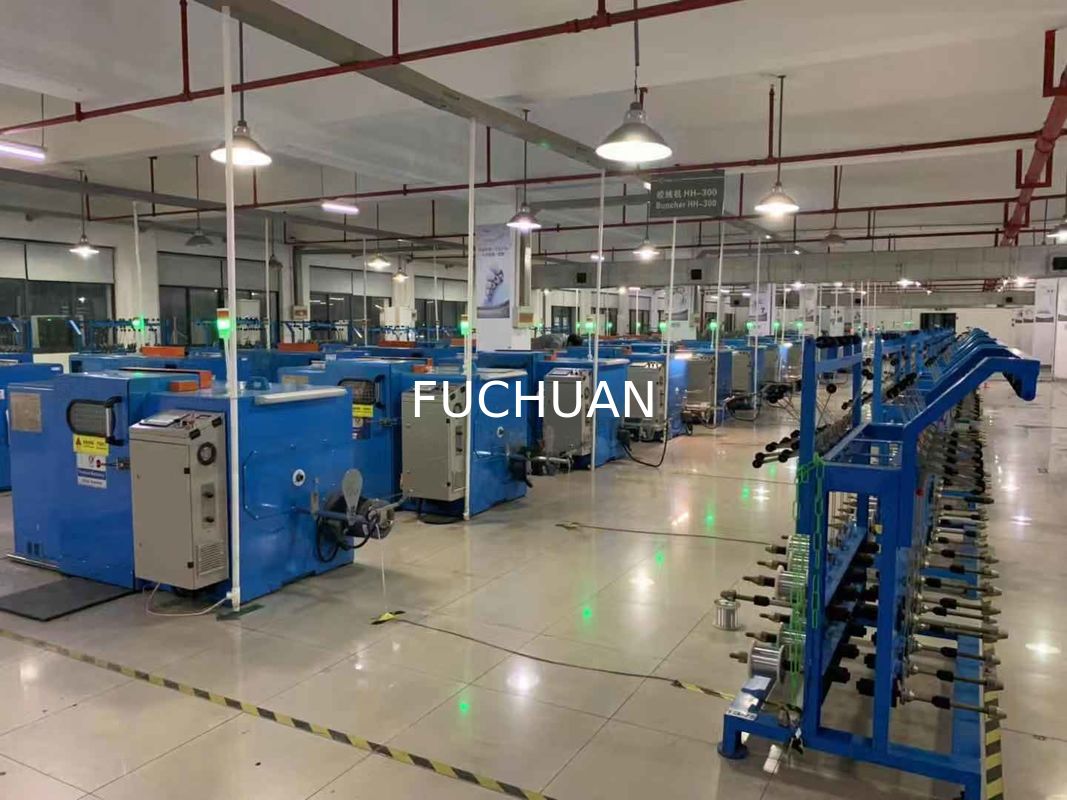

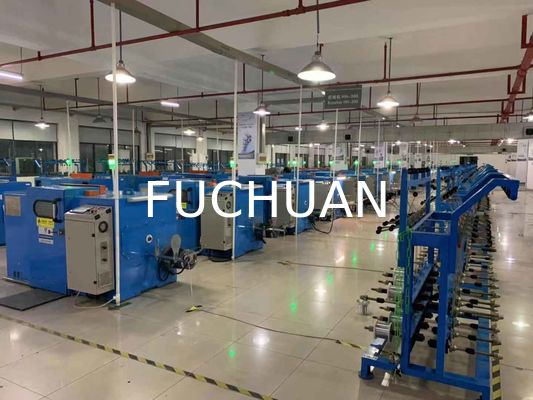

دستگاه تابیدن سیم دوستدار محیط زیست / دستگاه تابنده سیم با جدیدترین ساختار
مزایای دستگاه تابیدن سیم:
۱. روان‌کاری اسپیندل: روان‌کاری با گریس (معایب روان‌کاری روغنی: دمای روغن در حین کار با سرعت بالا افزایش می‌یابد و غبار روغن به صورت قطره روی دیواره جمع شده، روی قرقره می‌ریزد و هادی را آلوده می‌کند و هنگام عایق‌کاری باعث ایجاد تاول/حباب می‌شود)
۲. حفاظت ایمنی: اگر کنتاکت درب در جای خود نباشد، کنتاکت بالابر در جای خود قرار نگرفته باشد، خطای قطعی سیم داخلی و خارجی روی صفحه لمسی همراه با آلارم خودکار نمایش داده می‌شود یا دستگاه شروع به کار نمی‌کند
۳. تغییر طول گام تاب (Lay length): کاربری آسان، تنها با تعویض چرخ راهنما بر اساس جدول طول گام
۴. تجهیزات پرس: مجهز به دو دستگاه پرس برای اطمینان از گرد بودن هادی پس از تابیده شدن، جهت محافظت از ویژگی‌های محصول در سیم‌های با عایق جداره نازک و کاهش مؤثر ساییدگی و پارگی مواد عایق.
۵. روش متراژسنجی: جدیدترین طراحی داخلی، با متر اسپیندل؛ تابیده شده با مشخصات هادی یکسان در دستگاه، خطای متراژ یک در ده‌هزار
مشخصات فنی تفصیلی دستگاه تابیدن سیم:
| شرح | مدل | مبدأ / سازنده |
| ۱. موتور اصلی | 2.2KW-4P 380V 50Hz | |
| ۲. اینورتر | 2.2KW | INOVANCE |
| ۳. کنترل‌کننده PLC | 32MR | INOVANCE |
| ۴. ماژول توسعه PLC | VB-3A | INOVANCE |
| ۵. صفحه نمایش لمسی | ۷ اینچ RGB | WEINVIEW |
| ۶. ترمز الکترومغناطیسی | ۶ کیلوگرم | تایوان Weizheng |
| ۷. کلاچ مغناطیسی | ۰.۰۵ کیلوگرم | ژاپن OPC |
| ۸. بلبرینگ‌های اسپیندل | ۱ دست | SKF سوئد |
| سایر بلبرینگ‌ها | ۱ دست | NSK ژاپن |
| ۹. تسمه تایم | ۱ دست | GATES آمریکا |
| ۱۰. دستگاه چیدمان/ردیف‌چین کابل | GP20 (دو طرفه ویژه) | شانشی Tianxiang |
| ۱۱. کنترل‌کننده کشش | WLK-0.5A | تایوان |
| ۱۲. کمانه (Bow) | ۱ دست | ژاپن |
| ۱۳. بدنه | ۱ دست | تولید و ماشین‌کاری داخلی |
| ۱۴. اسپیندل | ۲ عدد | تولید و ماشین‌کاری داخلی |
| ۱۵. صفحه آلومینیومی | ۲ عدد | تولید و ماشین‌کاری داخلی |
| ۱۶. پولی تایم | ۱ دست | ووکسی (Wu Xi) |
| ۱۷. نشیمنگاه بلبرینگ (هوزینگ) | ۱ دست | تولید و ماشین‌کاری داخلی |
| ۱۸. دیسک | ۲ عدد | تولید و ماشین‌کاری داخلی |
| ۱۹. شفت انتقال قدرت | ۱ عدد | برون‌سپاری |
| ۲۰. چرخ هدایت‌کننده (Leading Wheel) | ۱ دست | ماشین‌کاری داخلی با آبکاری سطح از کروم سخت |
| ۲۱. چرخ راهنمای سیم | ۶ عدد | ماشین‌کاری داخلی با آبکاری سطح از کروم سخت |
برگه قطعات یدکی دستگاه تابیدن سیم
| ردیف | شرح | مدل | تعداد | ملاحظات |
| ۱ | دستورالعمل‌های بهره‌برداری | | ۱ دست | |
| ۲ | نقشه شماتیک الکتریکی | | ۱ دست | |
| ۳ | دفترچه راهنمای اینورتر | | ۱ عدد | |
| ۴ | چرخ راهنمای اسپیندل | Φ46 (همراه با بلبرینگ‌های 696 ZZ) | ۱ دست | |
| ۵ | چرخ راهنمای سیم | Φ34 (بلبرینگ‌های 693AZZ) | ۱ دست | |
| ۶ | حلقه‌های درون کمانه | حلقه سرامیکی دوطرفه | ۳ عدد | |
| ۷ | حلقه سرامیکی صفحه تقسیم | Φ4.0 | ۳ عدد | |
| ۸ | دای/قالب تابیدن | ندارد | | |
| ۹-۱۱ | تسمه تایم | 5M-450*10 | ۱ عدد | |
| ۱۲ | بوش بالایی قرقره | قرقره Φ200 | ۱ دست | |
| ۱۳ | گریس SKF | LGMT2/1 | ۱ قوطی | ۱ کیلوگرم |
| ۱۴ | گریس‌پمپ | | ۱ عدد | |
| ۱۵ | ابزار | | ۱ دست |
|
عملکرد مکانیکی دستگاه تابیدن سیم
۱. ساختار بدنه:
۱) جنس: جوشکاری شده از فولاد کم‌کربن.
۲) ساختار: بدنه تحت عملیات آنیل و رسوب‌سختی جهت تنش‌زدایی داخلی قرار گرفته و سپس توسط دستگاه بورینگ دقیق به‌صورت یکپارچه ماشین‌کاری شده است.
۲. بخش ورودی بانچینگ (تابیدن):
۱) موقعیت ورودی بانچینگ: رو به درب جلو، در سمت راست دستگاه (بر اساس درخواست مشتری قابل سفارشی‌سازی برای تغییر به سمت چپ می‌باشد).
۲) نحوه ورودی بانچینگ: از دستگاه کشش/بازکننده از طریق ناحیه سنسور قطعی، ابتدا به صفحه تقسیم سیم کلی (توزیع سوراخ‌های فرعی به صورت ... + ۱۲ + ۶ + ۱)، عبور از قالب فشاری اول و سپس قالب فشاری دوم، پس از ورود به اسپیندل راست در داخل چرخ راهنمای سیم. از کمانه آلومینیومی دارای حلقه سرامیکی به داخل اسپیندل چپ در داخل چرخ راهنمای سیم رفته، سپس از چرخ راهنمای گوشه مرکزی به چرخ هدایت‌کننده و در نهایت به چرخ راهنمای ترازکننده جهت چیدمان کابل می‌رسد (به نمودار الگوی ورودی بانچینگ سیم مراجعه شود)
۳. اسپیندل:
۱) جنس: فولاد فورج‌شده 40Cr پس از عملیات حرارتی کوئنچ و تمپر.
۲) دقت: قطر خارجی مغزی شفت و سطح انتهایی بلبرینگ سنگ‌زنی شده‌اند تا از هم‌مرکزی و عمود بودن نسبت به محور اطمینان حاصل شود.
۳) بالانس دینامیکی: استاندارد G2.5 (اختلاف وزن ۰.۰۳ گرم)
۴. صفحه آلومینیومی:
۱) جنس: ZL104
۲) دقت: تمامی سطوح انتهایی نسبت به سوراخ‌های موقعیت‌یابی تنظیم شده‌اند (کمتر از ۰.۰۳ گرم)
۳) بالانس دینامیکی: دقت G2.5 (اختلاف وزن ۰.۰۳ گرم)
۵. پوسته اسپیندل:
۱) جنس: چدن نشکن QT42-10.
۲) فرآیند ساخت: ماشین‌کاری با دستگاه CNC
۳) دقت: ماشین‌کاری انتهای سوراخ در یک مرحله، جهت تضمین هم‌مرکزی.
۶. سیستم روان‌کاری بلبرینگ اسپیندل:
۱) روش روان‌کاری: روان‌کاری با گریس
۲) مدل گریس: LGMT2
۳) روش آب‌بندی: رینگ نگه‌دارنده مکانیکی، جهت تمیز نگه‌داشتن محیط داخلی دستگاه
۷. جمع‌کننده (Take up): کنترل کشش سیم: کنترل کشش سیم از طریق کلاچ مغناطیسی، تنظیم خودکار میزان کشش توسط کنترل‌کننده برنامه PLC، ثابت نگه‌داشتن کشش
۸. چیدمان کابل: دستگاه اختصاصی دوطرفه چیدمان کابل، از نوع بلبرینگ میله سبک ۱۵ میلی‌متری (φ15mm)، با قابلیت تنظیم دقیق طول گام و فاصله
