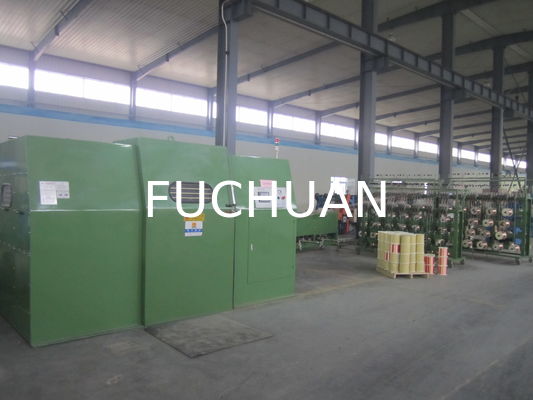

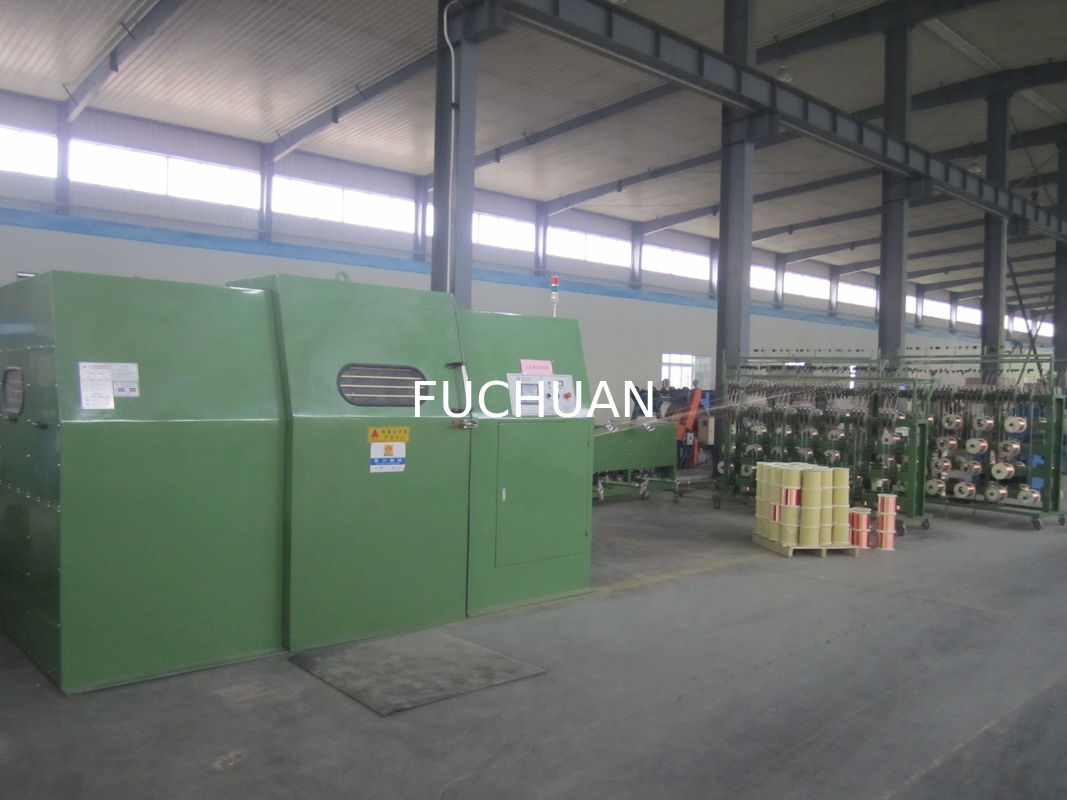

دستگاه کابل‌کشی سیم مسی با روانکاری کره، تجهیزات امنیتی

دستگاه کابل‌کشی سیم مسی با روانکاری کره، تجهیزات امنیتی
دستگاه کابل‌کشی سیم مسی با روانکاری کره، تجهیزات امنیتی

تصویر بزرگ :  دستگاه کابل‌کشی سیم مسی با روانکاری کره، تجهیزات امنیتی

جزئیات محصول:
محل منبع: چین جیانگ سو
نام تجاری: Fuchuan
گواهی: CE
شماره مدل: FC-1250B
پرداخت:
مقدار حداقل تعداد سفارش: مذاکره
قیمت: negotiable
جزئیات بسته بندی: بسته بندی معمول
زمان تحویل: 45days
شرایط پرداخت: T/T، اعتبارات اسنادی
قابلیت ارائه: 500 مجموعه یک سال
مخاطب

دستگاه کابل‌کشی سیم مسی با روانکاری کره، تجهیزات امنیتی

شرح
رنگ: آبی آسمانی قطر سیم تنها (میلی متر): Φ0.5 ~ 2.52
بخش تسخیر بخش (mm²): 10.0 ~ 35.0 سیم سیم سیم اصلی (میلی متر): Φ3.0 ~ 6.0
سیم بی سیم دیود رشته سیم (mm): Φ6.0 ~ 12.0 زمین (میلی متر): 41-155 (20 کلاس)
نوع پیچ و تاب: دسته بندی دو پیچ قطر سیم: 0.5-2.52 میلی متر
منطقه رشته: 10.0-35.0mm2 حداکثر سرعت: 2400 دور در دقیقه (4800 چرخش)
موتور اصلی: 22 کیلو وات روغن کاری: روغن کاری کره
ویژگی ها: تجهیزات امنیتی
برجسته کردن:

"بنجر سیم"

,

دستگاه دسته بندی

,

ماشین کشش

دستگاه بوبین سیم مسی



ویژگی دستگاه بوبین سیم مسی

  • سیستم خطی: آخرین ساختار، سیم از قرقره مستقیماً از طریق چرخ راهنما به تسمه کمان می‌رود، کمان (با) طراحی شیار نیم‌دایره‌ای منحصر به فرد، با کمان با حلقه چینی نیم‌دایره‌ای برای جلوگیری از خراشیدگی، پرش سیم ناشی از مقاومت باد در عملیات با سرعت بالا
  • روانکاری قرقره: روانکاری با گریس (عیوب روانکاری با روغن: دمای روغن در حین عملیات با سرعت بالا افزایش می‌یابد و مه روغن روی دیوار متمرکز شده و به قرقره می‌ریزد و هادی را آلوده می‌کند و باعث ایجاد تاول در هنگام عایق‌بندی می‌شود)
  • حفاظت امنیتی: اگر درب تماس در جای خود نباشد، تماس بالابر در جای خود نباشد، خطای سیم داخلی و خارجی در صفحه لمسی با هشدار خودکار نمایش داده می‌شود یا نمی‌تواند شروع به کار کند
  • پایان چرخش قرقره و دیسک آلومینیومی بازوی چرخان: پس از پردازش بالانس دینامیکی با سرعت بالا؛ نویز کمتر از دسی بل
  • کنترل الکتریکی: عملیات رابط صفحه لمسی کاربر پسند، کنترل توسط برنامه‌نویس PLC + اینورتر
  • کمان پروانه: ژاپن وارداتی SK5، با عملیات حرارتی، سطح کروم سخت؛ سیستم انتقال فایبر گلاس وارداتی: درایو با تسمه‌های همزمان، چیدمان دقیق، بدون موقعیت روانکاری داخلی، بدون محصولات زائد ناشی از سوخت‌گیری و تمیز کردن دستگاه

پارامترهای دستگاه بوبین سیم مسی

  • کاربرد: پیچاندن هسته و تاباندن هادی، مانند سیم لخت، سیم قلع اندود، سیم نیکل، سیم روکش نقره، سیم لعابی، آلومینیوم روکش مس، سیم آلیاژی و غیره. ۱ + ۶ می‌تواند جایگزین پیچاندن با تاباندن شود
  • محدوده قطر تک رشته: میلی متر
  • محدوده قطر سیم تابیده شده: میلی متر
  • مساحت مقطع تابیده شده: میلی متر مربع
  • مشخصات قرقره: PND
  • حداکثر سرعت: دور در دقیقه (سرعت طراحی)؛ (مشخصات مختلف، سرعت متفاوت)
  • سرعت کار عادی: تا ۸۰٪ حداکثر سرعت
  • رنگ آمیزی: آبی روشن RAL5015 (قابل سفارشی سازی بر اساس الزامات مشتری)
  • بسته بندی: بسته بندی ساده ضد آب
  • جهت: دستگاه دست چپ، یعنی رو به درب جلو، پرداخت در سمت راست (قابل سفارشی سازی بر اساس الزامات مشتری)
  • درزگیر بدنه و درب: درزگیر پلاستیکی
  • درزگیر بلبرینگ قرقره: حلقه نگهدارنده روغن مکانیکی
مدل تجهیزات FC-1000B FC-1250B FC-1600B
کاربرد پیچاندن برای پیچاندن هفت رشته سیم مسی لخت، سیم قلع اندود، سیم آلومینیومی آلیاژی و غیره (BVR و RVV)، پیچاندن دوگانه برای سیم‌های هسته.
قطر تک سیم (میلی متر) Φ۰.۳~۲.۱۴ Φ۰.۵~۲.۵۲ Φ۰.۵~۲.۵۲
مساحت مقطع تابیده شده (میلی متر مربع) ۶.۰~۲۵.۰ ۱۰.۰~۳۵.۰ ۱۰.۰~۵۰.۰
قطر تک سیم هسته (میلی متر) Φ۲.۰~۴.۰ Φ۳.۰~۶.۰ Φ۳.۰~۶.۰
قطر خارجی تابیده شده هسته (میلی متر) Φ۴.۰~۱۰.۰ Φ۶.۰~۱۲.۰ Φ۶.۰~۱۵.۰
گام (میلی متر) ۳۵-۱۴۹(۲۰) ۴۱-۱۵۵(۲۰) ۶۰-۲۶۰(۲۰)
جهت تاباندن اختیاری برای راست یا چپ
قرقره جمع کن (میلی متر)
قطر خارجی*قطر داخلی*عرض خارجی		 Φ۱۰۰۰*Φ۸۰*۷۵۰ Φ۱۲۵۰*Φ۸۰*۹۵۰ Φ۱۶۰۰*Φ۸۰*۱۱۸۰
حداکثر سرعت چرخش (دور در دقیقه) ۱۰۰۰(۲۰۰۰) ۸۰۰(۱۶۰۰ ) ۶۰۰(۱۲۰۰)
قدرت موتور اصلی ۱۸.۵ کیلووات ۲۲ کیلووات ۳۰ کیلووات
قدرت اینورتر ۱۸.۵ کیلووات ۲۲ کیلووات ۳۰ کیلووات
روش کنترل کشش صفحه لمسی + PLC + کلاچ پودر مغناطیسی، کشش ثابت را از قرقره خالی تا پر اطمینان می‌دهد
کلاچ پودر مغناطیسی ۲۰ کیلوگرم نیرو ۲۰ کیلوگرم نیرو ۴۰ کیلوگرم نیرو
حفاظت ترمز/توقف خودکار ۱) سیم داخلی و خارجی قطع شده ۲) طول از پیش تعیین شده رسیده است
حالت ترمز ترمز الکترومغناطیسی
روش پیمایش سیم غلتکی با واحدهای درایو حلقه‌ای، گام و عرض سیم‌پیچ قابل تنظیم است
حالت بالابر کنترل بالابر با میله پیمایش الکتریکی
حالت عملیات عملیات صفحه لمسی
ابعاد (میلی متر) ۴۰۰۰ طول * ۲۲۰۰ عرض * ۲۱۰۰ ارتفاع ۴۵۰۰ طول * ۲۶۰۰ عرض * ۲۵۰۰ ارتفاع ۵۰۰۰ طول * ۳۰۰۰ عرض * ۳۰۰۰ ارتفاع



عملکرد مکانیکی دستگاه بوبین سیم مسی

  • محفظه قرقره:

۱. جنس: چدن QT42-10.

۲. پردازش: ابزار ماشین CNC

۳. دقت: قالب‌گیری یک طرفه سوراخ، برای اطمینان از هم‌مرکزی.

  • سیستم روانکاری بلبرینگ قرقره:

۱. روش روانکاری: روانکاری با گریس

۲. مدل گریس: LGMT2

۳. روش آب‌بندی: حلقه نگهدارنده روغن مکانیکی، دستگاه را از داخل تمیز نگه می‌دارد

  • جمع کن: کنترل کشش کششی از طریق کلاچ مغناطیسی کنترل کشش نخ، توسط کنترل‌کننده برنامه PLC به طور خودکار کشش را تنظیم می‌کند، کشش را ثابت نگه می‌دارد
  • چیدمان کابل: دستگاه چیدمان کابل دو طرفه مخصوص، نوع بلبرینگ میله سبک Φ میلی متر، طول و فاصله چیدمان را می‌توان به دقت تنظیم کرد



شرح مدل منشاء
۱. موتور اصلی
۲. اینورتر   INOVANCE
۳. برنامه‌نویس PLC   INOVANCE
۴. توسعه‌دهنده PLC   INOVANCE
۵. صفحه لمسی   Weinview
۶. ترمز الکترومغناطیسی   WREZUN
۷. کلاچ مغناطیسی   CHAIN TAIL
۸. بلبرینگ‌های قرقره ۱ ست SWEDEN SKF
بلبرینگ‌های دیگر ۱ ست JAPAN NSK
۹. تسمه تایمینگ ۱ ست US GATES
۱۰. دستگاه چیدمان کابل   SHANXI Tian Xiang
۱۱. پمپ هیدرولیک دستی   TAIWAN SHUNXIN
پمپ هیدرولیک الکتریکی
میله پیچ الکتریکی + موتور
۱۲. کنترل کننده کشش   TAIWAN
۱۳. کمان ۱ ست SK5 ژاپن / فایبر گلاس
۱۴. بدنه ۱ ست پردازش داخلی
۱۵. قرقره ۲ عدد پردازش داخلی
۱۶. صفحه آلومینیومی ۲ عدد پردازش داخلی
۱۷. پولی تایمینگ ۱ ست SHANGHAI FENGKE
۱۸. محفظه‌های بلبرینگ ۱ ست پردازش داخلی
۱۹. دیسک ۲ عدد پردازش داخلی
۲۰. شفت انتقال ۱ عدد برون سپاری
۲۱. چرخ راهنما ۱ ست پردازش داخلی با روکش کروم سخت
۲۲. چرخ راهنمای سیم ۶ عدد پردازش داخلی با روکش کروم سخت



  • برگه قطعات یدکی
شماره. شرح مدل تعداد توضیحات
۱ چرخ راهنمای قرقره (با بلبرینگ) ۱ ست 　
۲ چرخ راهنمای سیم (با بلبرینگ) ۱ ست
۳ حلقه‌ها در کمان   ۳ عدد 　
۴ حلقه چینی صفحه جداکننده Φ۶.۸ ۳ عدد 　
۵ قالب تابیده شده مشتری ارائه می‌دهد
۶-۹ تسمه تایمینگ   ۱ عدد 　
۱۰ آستین بالای قرقره طبق نقشه قرقره مشتری ۱ ست
۱۱ گریس SKF LGMT2/1

۱

بطری

 ۱ کیلوگرم
۱۲ گریس پاش   ۱ عدد
۱۳ ابزار با آچار آلن، آچار تخت و غیره ۱ ست 　
۱۴ دستورالعمل های عملیاتی   ۱ ست
۱۵ شماتیک الکتریکی   ۱ ست
۱۶ دفترچه راهنمای اینورتر   ۱ عدد
