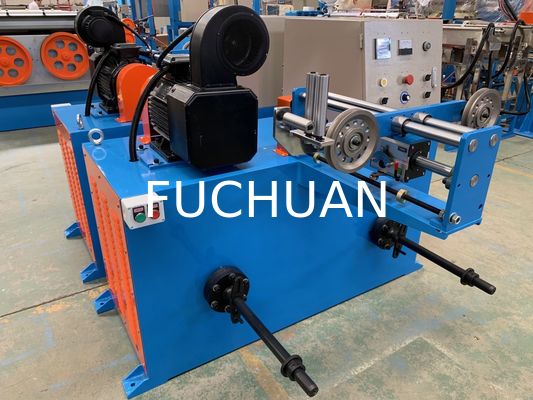

ماشین بسته بندی سیم مس مخلوط چپ راست پیچ و خم عملیات آسان

دستگاه بانچینگ سیم مسی فشرده، تاب چپ و راست، کاربری آسان

مزایای دستگاه بانچینگ سیم مسی:

۱. سیستم عبور سیم: جدیدترین ساختار، هدایت مستقیم سیم از اسپیندل از طریق چرخ راهنما به تسمه کمانی، طراحی منحصربه‌فرد شیار نیم‌دایره‌ای کمان، همراه با حلقه سرامیکی نیم‌دایره برای جلوگیری از خراشیدگی ناشی از تابیدن و پدیده پرش رشته‌ها به دلیل مقاومت هوا در سرعت‌های بالا
۲. روان‌کاری اسپیندل: روان‌کاری با گریس (معایب روان‌کاری روغنی: افزایش دمای روغن در حین کارکرد با سرعت بالا، تبدیل غبار روغن به قطرات بر روی دیواره، ریختن روی قرقره و آلوده‌سازی هادی، و در نتیجه ایجاد تاول در هنگام عایق‌کاری)
۳. حفاظت ایمنی: در صورت عدم اتصال صحیح کنتاکت درب یا کنتاکت بالابر، خطای پارگی سیم داخلی و خارجی بر روی صفحه لمسی با آلارم خودکار نمایش داده شده یا دستگاه شروع به کار نخواهد کرد

پارامترهای عملکرد اصلی دستگاه بانچینگ سیم مسی

۱. کاربرد: بیش از ۷ رشته سیم آلیاژی، سیم قلع‌اندود، سیم لاکی و غیره. ساختار ۱ + ۶ می‌تواند تابیدن معمولی را با استرندینگ جایگزین کند
۲. محدوده قطر تک‌رشته: φ0.025 ~ φ0.08 میلی‌متر
۳. محدوده قطر سیم تابیده‌شده: φ0.075~ φ0.24 میلی‌متر
۴. سطح مقطع تابیده: 0.0034~ 0.035mm²
۵. مشخصات قرقره: φ200mm ×31mm×φ135mm (یا سفارشی بر اساس نقشه‌های مشتری)
۶. حداکثر سرعت: ۳۰۰۰ دور در دقیقه (سرعت طراحی)؛
۷. سیستم چیدمان سیم (وایندر): نوع یاتاقان میله‌ای سبک φ15mm، گام و فاصله چیدمان غلتشی با دقت قابل تنظیم است

عملکرد مکانیکی دستگاه بانچینگ سیم مسی

۱. ساختار بدنه:

۱) جنس: جوشکاری شده از فولاد کم‌کربن.
۲) ساختار: انجام عملیات بازپخت (آنلینگ) و کهنه‌سازی روی بدنه جهت حذف تنش‌های داخلی، و سپس بورینگ توسط دستگاه بورینگ دقیق برای شکل‌دهی قالبی نهایی.

۲. بخش ورودی بانچینگ:

۱) موقعیت ورودی بانچینگ: رو به درب جلو، در سمت راست دستگاه (طبق نیاز مشتری قابل سفارشی‌سازی برای انتقال به سمت چپ).
۲) نحوه ورودی بانچینگ: از دستگاه بازکننده (Pay-off) از طریق ناحیه حسگر قطعی، ابتدا به صفحه تقسیم سیم کلی (توزیع سوراخ‌های فرعی به صورت ۱ + ۶ + ۱۲ + ...)، عبور از قالب فشاری اول، سپس قالب فشاری دوم، و پس از آن ورود به اسپیندل سمت راست در داخل چرخ راهنمای سیم. سپس از کمان آلومینیومی دارای حلقه سرامیکی به اسپیندل سمت چپ در داخل چرخ راهنمای سیم، و از طریق چرخ راهنمای گوشه مرکزی به چرخ هدایت‌کننده، و در نهایت به چرخ راهنمای ترازکننده جهت چیدمان سیم هدایت می‌شود (به نمودار الگوی ورودی بانچینگ سیم مراجعه شود)

۳. اسپیندل:

۱) جنس: فورج فولاد 40Cr پس از عملیات حرارتی کوئنچ و تمپر.
۲) دقت: قطر خارجی مغزی شفت و سطح انتهایی یاتاقان سنگ‌زنی شده‌اند تا هم‌محوری و عمود بودن با محور تضمین شود.
۳) بالانس دینامیکی: استاندارد G2.5 (اختلاف وزنی ۰.۰۳ گرم)

۴. صفحه آلومینیومی:

۱) جنس: ZL104
۲) دقت: تمامی سطوح انتهایی نسبت به سوراخ‌های موقعیت‌دهی تنظیم شده‌اند (کمتر از ۰.۰۳ گرم)
۳) بالانس دینامیکی: دقت G2.5 (اختلاف وزنی ۰.۰۳ گرم)

۵. کمان (Bow)

۱) جنس: فولاد SK5 وارداتی از ژاپن.
۲) شکل: فرم ظاهری خاص جهت کاهش مقاومت در برابر باد.
۳) تلورانس وزنی: کمتر از ۰.۰۳ گرم به ازای هر جفت

۶. بخش انتقال قدرت: با درایو تسمه تایم سنکرون وارداتی، دقت بالا در طول تاب


مشخصات تفصیلی دستگاه بانچینگ سیم مسی:
